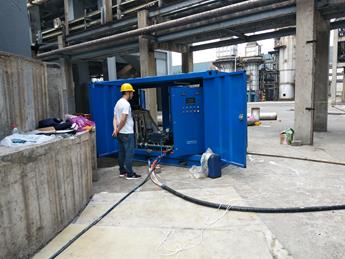

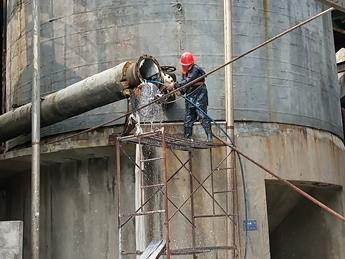

和邦生物科技化工管道高壓水清洗應用

上線日期：2018-07-01 產品熱度：產品分類：案例展示

設備名稱：高壓水清洗機

設備特點：

主要技術參數：

a、驅動總功率160Kw、380V；

b、高工作壓力：120Mpa；

c、流量6000L/h；

d、工作介質：清潔的常溫水；

e、傳感器準度：±0.5% F.S；

f、高壓泵技術參數：高輸出壓力120Mpa、輸出流量70L/min、大功率160Kw；

g、不銹鋼袋式過濾裝置：過濾準度150目，配2只過濾袋。

清洗裝置的主要組成部件及特點：

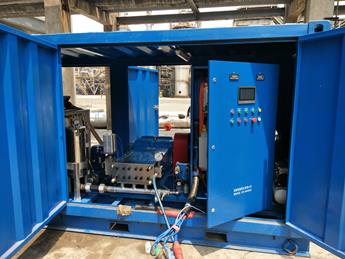

本清洗裝置主要由電氣控制系統、高壓泵、氣動壓力調壓閥、壓力傳感器、壓力表、高壓軟管、進水過濾裝置、清洗噴槍等組成。

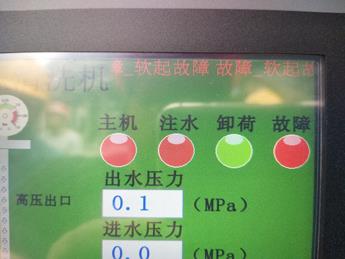

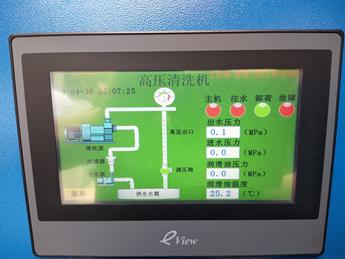

a、電氣控制系統是由PLC邏輯控制器、通訊模塊、電氣控制元件等組成，該系統可以實現遠距離操作，保障了清洗過程中的防護性、可靠性。該系統還具有手動、自動、急停、超壓或低壓報警、自動卸荷等功能。

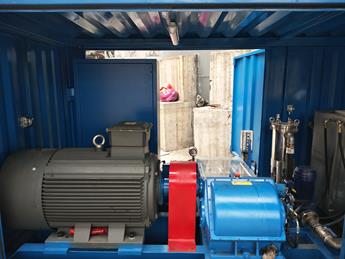

b、高壓清洗泵：型號3DSY70/120，技術參數：高輸出壓力120Mpa、流量70L/min、功率160Kw、高壓泵采用齒輪傳動、電機配國產電機。

高壓動力源系統采用三柱塞往復泵，該泵往復次數低，運行平穩，壓力波動小，進水采用“T”字缸體、進水采用平板閥、出水采用錐閥結構，維修簡便，使用壽命長，特別是柱塞密封采用彈簧自動復位技術，能自動調節柱塞密封和柱塞之間的間隙，進一步提高了密封和柱塞的使用壽命，其次軟密封采用美國杜邦公司生產的尼龍盤根，比一般的材料使用壽命長。

c、高壓泵潤滑系統：該系統油強制油泵、粗過濾、準過濾、冷油器等組成，強制油泵將高壓泵內的潤滑油通過粗過濾吸入，加壓以后通過冷油器降溫，然后經過準過濾潤滑曲軸，傳動軸承等部位。一是可以提高高壓泵的曲軸、軸瓦以及傳動軸承的使用壽命；二是高壓泵可以長時間工作，不會導致油溫過高而停機。

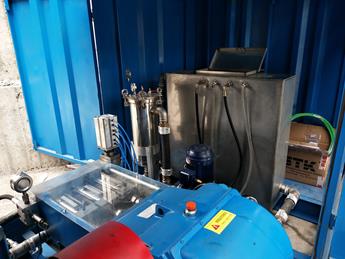

d、氣動調壓閥：該閥由節流閥、倍力氣缸，精密氣壓調節閥、亞德客電磁閥，氣泵等組成。工作原理：倍力氣缸與節流閥連接在一起，倍力氣缸做上下運動時，推動節流閥閥桿做上下運動，進而打開或者關閉節流調壓閥，控制高壓泵的輸出流量。工作流程：當氣泵輸出氣源至精密氣壓調節閥上，通過調節精密氣壓調節閥的輸出壓力，使氣缸輸出的作用力達到節流閥節流時需要的工作作用力，進而控制節流閥的開關大小，從而控制高壓泵的輸出流量大小，就是控制高壓泵的輸出壓力的大小。該閥具有控制準度高，穩定性強。外加電磁閥配置的話，可以遠程控制倍力氣缸的動作，遠程打開或者關閉節流調壓閥。當出現意外情況下，電氣控制系統給出一個信號，倍力氣缸全程打開，緊急卸除高壓泵的輸出壓力，避免意外事情的發生。

e、不銹鋼進口過濾器：提高介質的清潔度，提高泵及各種閥的壽命。
