1 適用范圍

本文件規定了管子螺紋切絲車床維護保養內容和要求。

本文件適用于管子螺紋切絲車床型號：

 S1-127A

2 安全提示

2.1維護保養作業前，應切斷電源，并進行“上鎖掛簽”，設置警示標識，敲擊作業佩戴護目鏡，

2.2操作人員排查故障原因，當無法處理時，應及時上報有關主管部門，并做好狀態標識，以免發生意外事故。

2.3原則上，在維修期間，主線路應自始至終都處于關閉狀態。

2.4電氣維修工作應由持有效證件人員承擔。

2.5水或油能使地面打滑，易出現人員滑倒、摔傷的意外事故。

2.6使用易燃液體保養設備時，應與明火保持安全距離。

2.7添加油品時注意油品滲漏，執行安全相關規定，做好廢油、棉紗等垃圾處理。

3 保養內容

管子螺紋切絲車床執行日常保養、500小時或半年保養、1000小時或一年保養

3.1日常保養

3.1.1清潔：對設備各部位進行清潔工作。

3.1.2潤滑：按照設備潤滑表對各潤滑部位（點）進行潤滑。

3.1.3緊固：檢查各連接部位有無松動，對松動部位進行緊固。

3.1.4調整：調整各部位的配合間隙，使之達到使用要求。

3.1.5防腐：檢查設備各部位有無銹蝕，按照要求進行防腐工作。

3.2設備運轉500小時或半年保養

在完成日常保養的基礎上進行。

3.2.1床頭箱：

a)清潔床頭箱內各部位及零部件。

b)檢查主軸上雙列圓錐滾子軸承的定位螺母并調整適當。

c)檢查卡緊長軸的保險裝置是否安全可靠。

d)拆卸前后卡盤、卡爪及絲杠進行清洗，并去除毛刺。

e)清洗主軸箱進油處的濾油器濾網，拆洗卡盤爪。

3.2.2刀架及拖板：

a)拆洗刀架、小拖板、中拖板及錐度杠等部件及各氈墊。

b)安裝時調整好塞鐵間隙，絲杠與螺母、錐度杠與銅套的配合間隙。

c)調整床鞍壓板的配合間隙。

3.2.3掛輪箱：

a)拆洗掛輪箱內齒輪，檢查軸套有無松動現象。

b)安裝時調整好齒輪間隙。

c)注入新油脂。

3.2.4尾座：

a)拆洗尾座各部件。

b)清除研傷毛刺，檢查絲杠、絲母間隙。

c)安裝時達到靈活可靠。

3.2.5走刀箱、溜板箱：

檢查變速手柄，變速可靠；對溜板箱內進行清洗，注入新油。

3.2.6外表：

a)清潔機床外表，拆洗各罩蓋，要求內外清潔，無銹蝕。

b)清洗三杠及齒條，要求無油污。嚴禁用金屬片鏟刮螺旋線內和滑鍵槽內的油污。清洗時，可用低速旋轉用毛刷沖洗；停車后，可用棉紗或抹布擦凈。

c)檢查補齊螺絲、手球、手柄。

d) 檢查調整：檢查各部軸承，若有松動應調整備帽和定位螺絲；檢查調整掛輪箱、軸套、三杠及錐度杠間隙；檢查各撥叉、螺母及齒輪的研磨狀況；檢查油泵的工作情況。

3.2.7潤滑系統：

a)油箱的油量達到規定要求。

b)檢測油質，保持良好，加油孔及油杯完好。

c)清洗油線、氈墊，注入新油，要求油路暢通。

d)清洗冷卻液泵。把冷卻泵和槽內的污物全部清洗干凈，暢通輸送管，然后換上新的冷卻液。

3.2.8電氣系統：

a)檢查急停按鈕是否靈敏、可靠。

b)檢查電動機是否運轉正常，有無不正常的發熱現象。

c)檢查電線、電纜有無破損現象。

d)檢查安全防護裝置是否有效。

3.2.9電機裝置：

a)檢查三角皮帶表面無裂紋，調整皮帶張緊力。

b)皮帶輪運轉正常。

3.3 設備運轉1000小時或一年保養

在完成500小時或半年保養的基礎上進行。

3.3.1床頭箱：

a)調整摩擦片間隙及制動器。

b)檢查調整各軸、齒輪等的配合間隙。

c)檢查并更換必要的磨損件。

3.3.2刀架及拖板：

a)清洗大拖板，暢通油路，清除毛刺。

b)檢查并更換必要的磨損件。

3.3.3掛輪箱：檢查并更換必要的磨損件。

3.3.4尾座：檢查并更換必要的磨損件。

3.3.5走刀箱、溜板箱：走刀箱及溜板箱整體拆下清洗、檢查并更換必要的磨損件。

3.3.6外表：檢查導軌面，清除毛刺，對研傷部位進行修復。

3.3.7潤滑系統：

a)檢查油泵、濾油器、分油器。

b)檢查油路是否暢通，油繩清潔。

c)檢測油質，按質更換潤滑油。

3.3.8電氣系統：

a)檢查并緊固各接線螺釘。

b)檢查電動機運轉情況并更換潤滑脂。

c)檢測接地裝置是否符合安全要求。

3.3.9精度：檢查并調整使其主要幾何精度能達到技術要求或滿足生產工藝要求。

3.4 新設備和大修設備保養

3.4.1新設備保養

新設備運轉250小時進行首保，清洗油箱，更換潤滑油。

3.7.2大修設備保養

大修設備保養按新設備要求執行。

3.5 停用及閑置設備保養

3.5.1閑置設備停用一年及以上應進行封存，并按規定辦理封存手續，封存后要設立明顯的封存標志。

3.5.2設備封存前要進行一次全面維護，并采取防塵、防銹蝕、防潮措施。所有封存設備都要達到完好設備要求。

3.5.4封存（閑置、停用）的設備必須切斷電源，放盡油箱中的油。所有敞口應嚴密封堵，防止異物進入。

3.5.5閑置、停用的設備封存應分類保管、擺放整齊、上蓋下墊。設備封存后應定期檢查(轉動設備在封存期間應定期將轉動部位換向，以防轉子變形)。 不準隨意啟用或拆卸零部件。

3.5.6閑置設備啟封手續完成后需按照設備保養內容進行保養。

4 潤滑圖、表

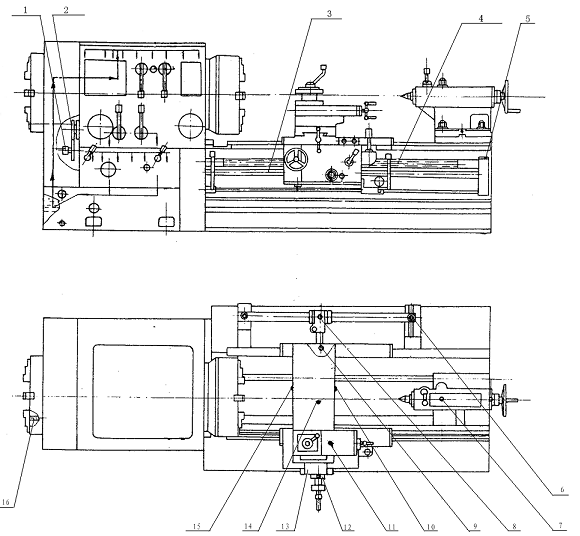

4.1管子螺紋切絲車床潤滑圖

1、掛輪箱  2、掛輪箱  3、三杠  4、三杠  5、三杠支架  6、錐度杠  7、尾座  8、滑枕9、中拖板 10、中拖板  11、走刀箱  12、小拖板  13、小拖板  14、中拖板15、中拖板16、卡盤

4.2管子螺紋切絲車床潤滑表
